Mur d'escalade inclinable et personalisable (TREUIL)

Mur d'escalade inclinable et programmable ( TREUIL )

Difficulty

Medium Medium

Duration

3 day(s) day(s)

Categories

Electronics, Sport & Outside, Play & Hobbies

Cost

500 EUR (€)

Bois, Sport, escalade, treuil Mur_d_escalade_inclinable_et_personalisable_Sans_titre.png Technique

Introduction

Notre projet consiste à concevoir un mur d'escalade interactif et modulable, intégrant des parcours lumineux prédéfinis, afin de permettre un entraînement personnalisé.

1.
2.
3.
4.
5.
6.

Materials

Partie structurelle

• 1 planche de 1000x1000
• 20 prises
• 20 vis pour les prises
• 20 écrous pour les prises
• 20 vis 1.30 pour les prises

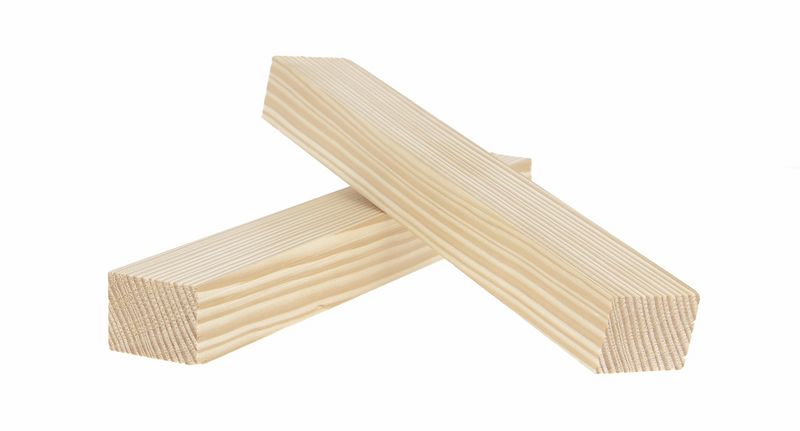

• 8 tasseau de 2000x32x50
• 20 vis 4.30
• 35 vis 4.40
• 25 vis 4.70
• 1 planche en bois de 3 mm d'épaisseur ( boitier )
• ~3 charnière

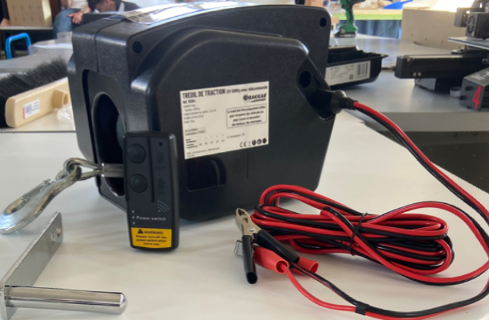

• 1 treuil
• 1 poulie
• De la colle

Partie numérique

• 20 LED

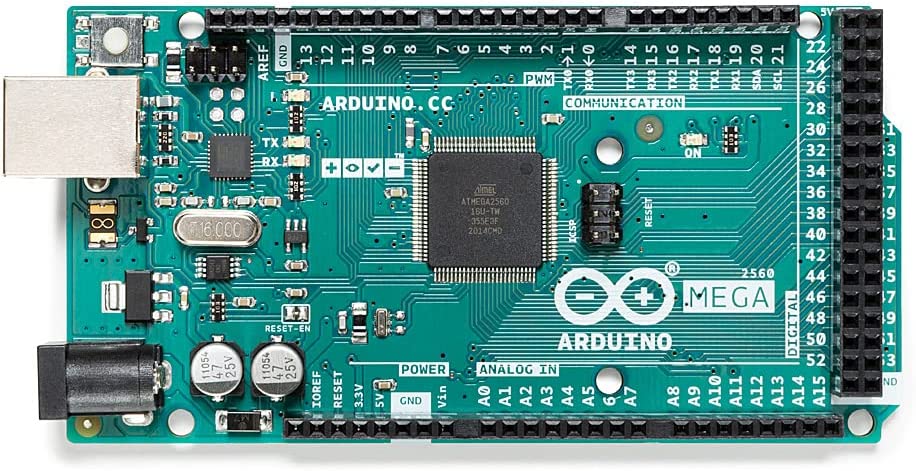

• 1 carte Arduino méga
• 1 écran LCD
• 6 boutons
• 1 Shield Arduino

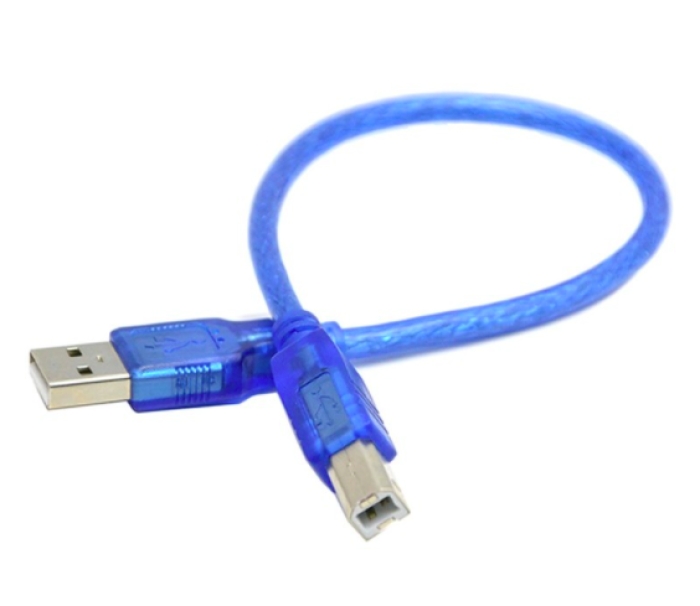

• 1 câble d'alimentation
• ~50 câbles male/femelle

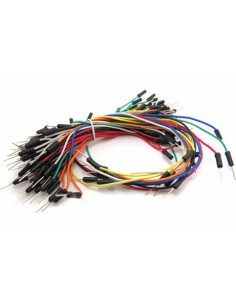

• ~10 câbles male/male
• 7 câbles Grove

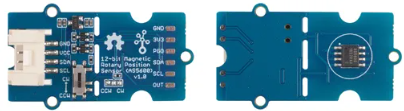

• 1 Capteur AS5600

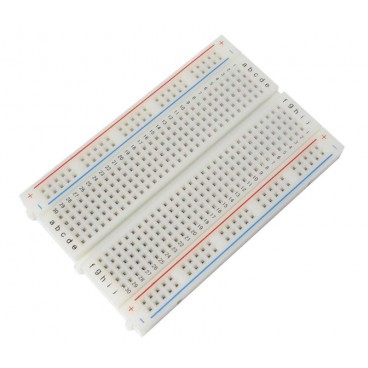

• 1 Breadboard

Tools

• Visseuse
• Découpeuse laser
• Foret

Lien vers la solution avec un vérin :

https://wikifab.org/wiki/Mur_d%27escalade_inclinable_et_programmable_(_V%C3%A9rin_)

Lien vers un tuto sur un fissuromètre :

https://wikifab.org/wiki/Tuto_capteur_de_ponts

Mur_d_escalade_inclinable_et_personalisable_programme_V5.ino

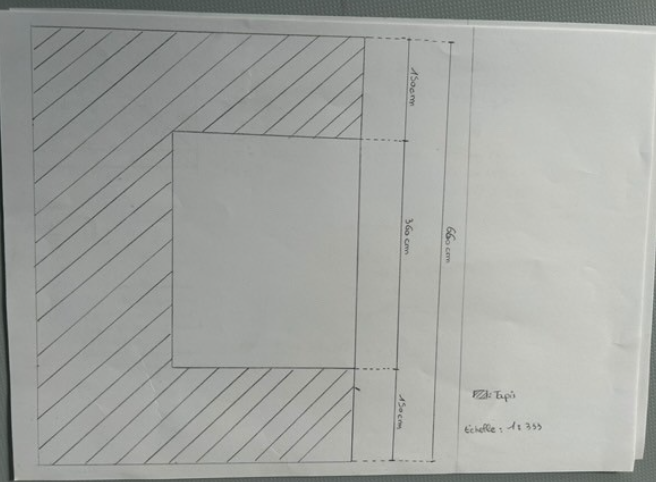

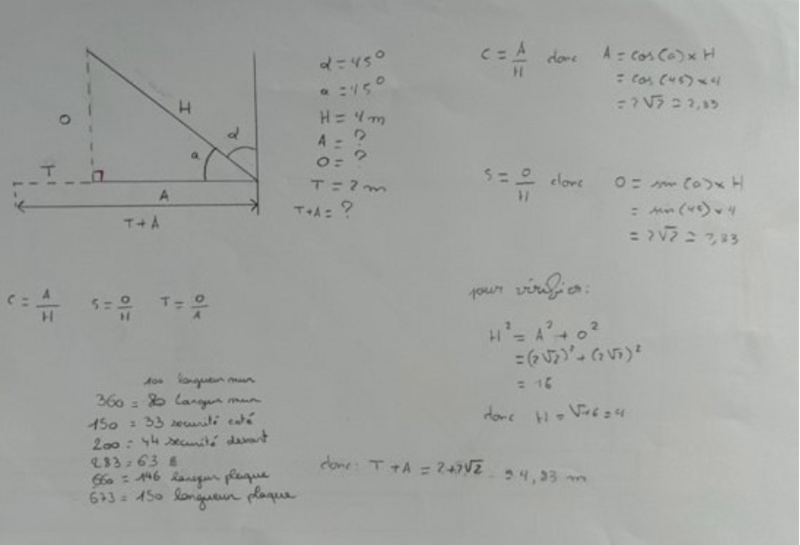

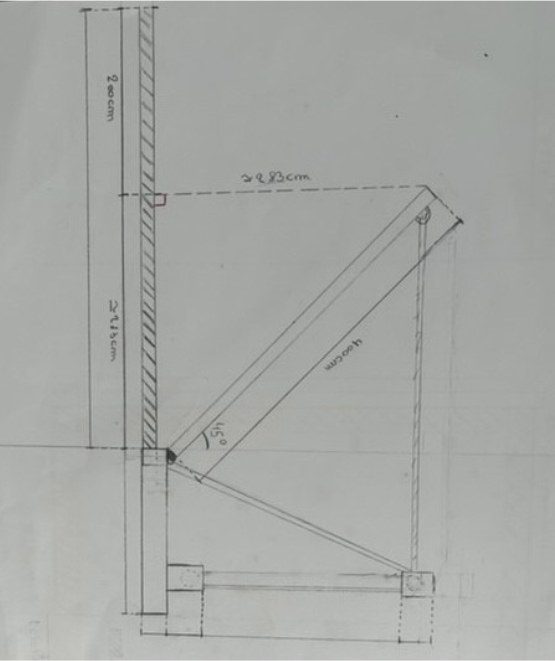

Step 1 - Croquis

Réaliser un croquis pour pouvoir visualiser les dimensions du mur et se faire une idée de la taille du mur pour pouvoir le placer

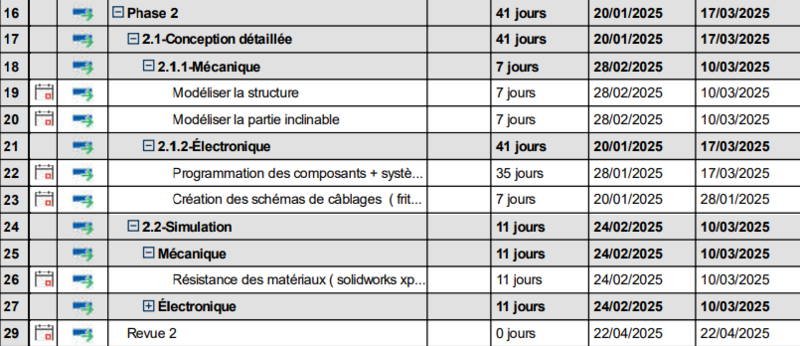

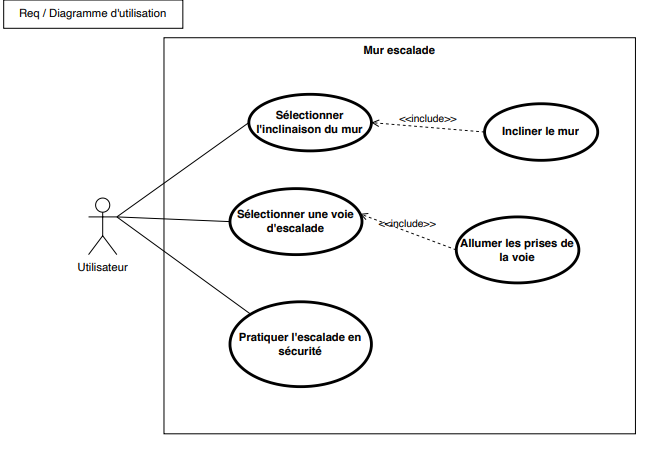

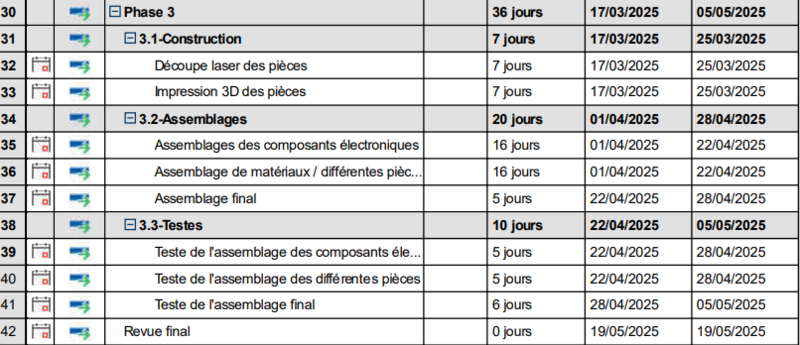

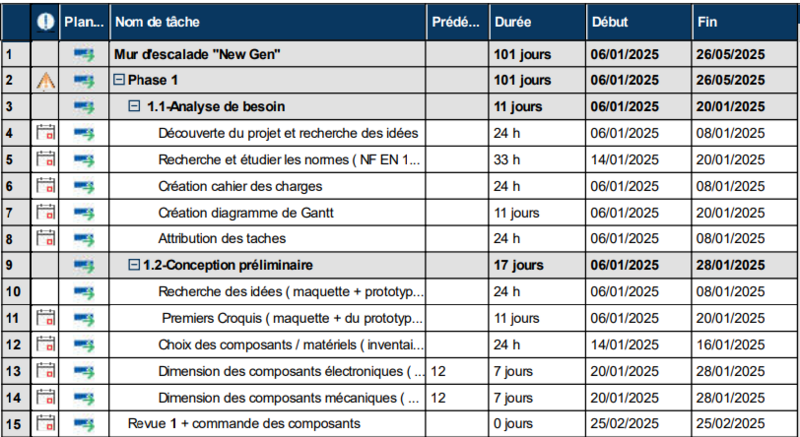

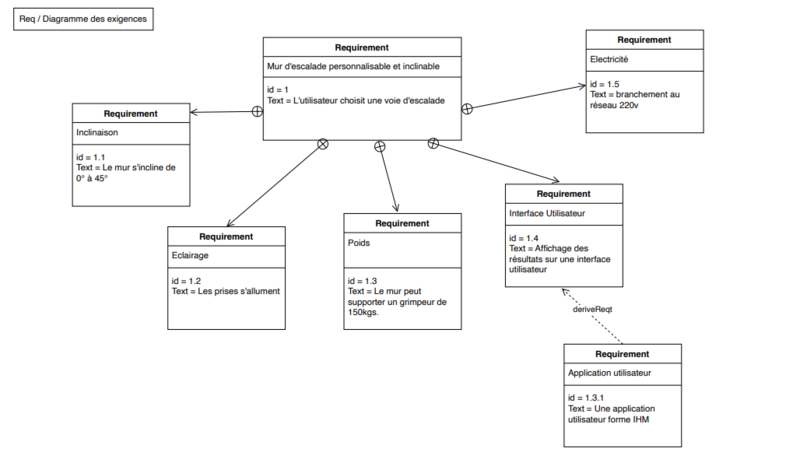

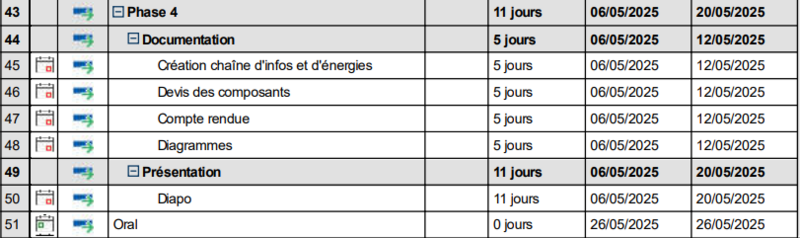

Step 2 - Diagrammes

Créations des diagrammes pour une meilleur visualisation des taches

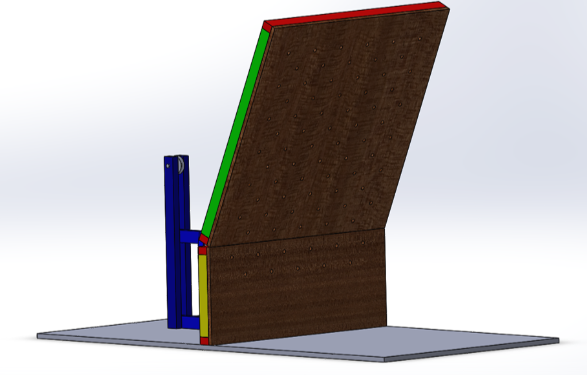

Step 3 - Modélisation

Modéliser sur SolidWorks le croquis pour avoir un aperçu 3D de la solutions envisagée

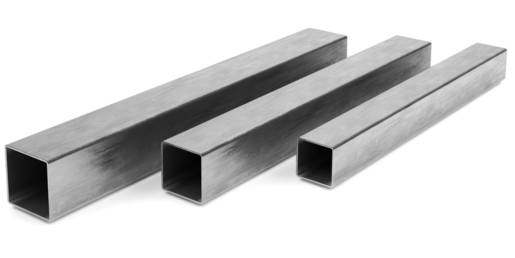

Step 4 - Choix des matériaux

Choisir les matériaux dans une démarche économique et durable en plus de choisir des matériaux adapté

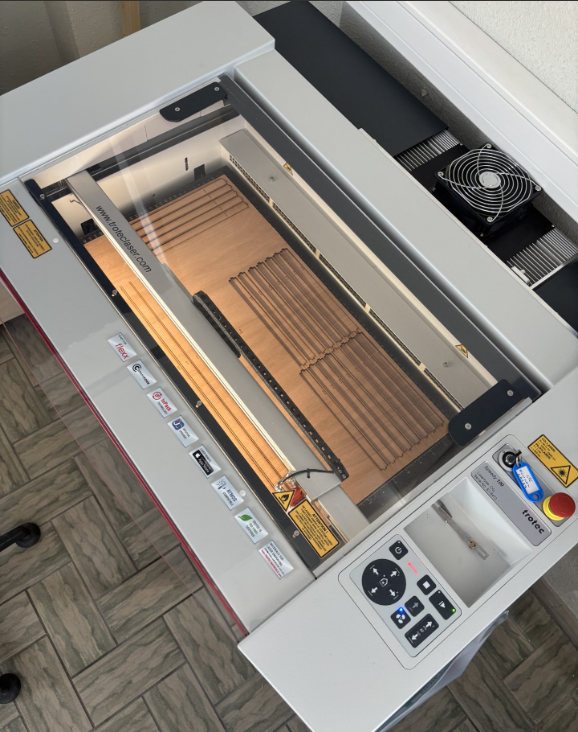

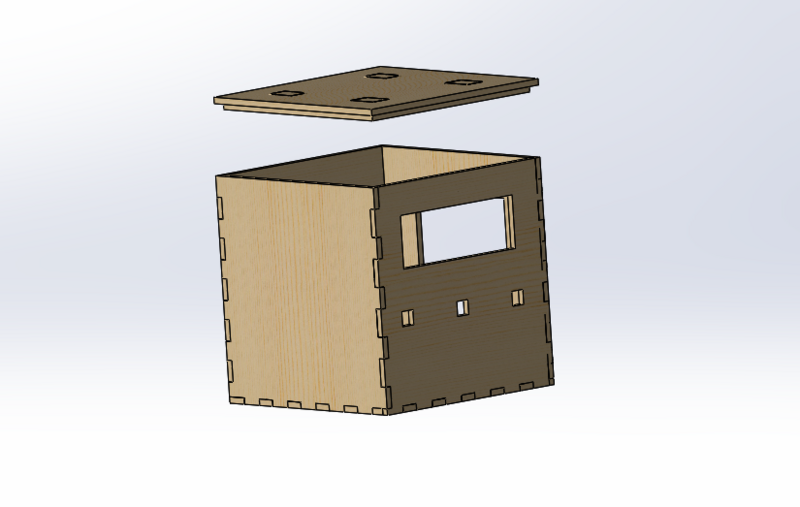

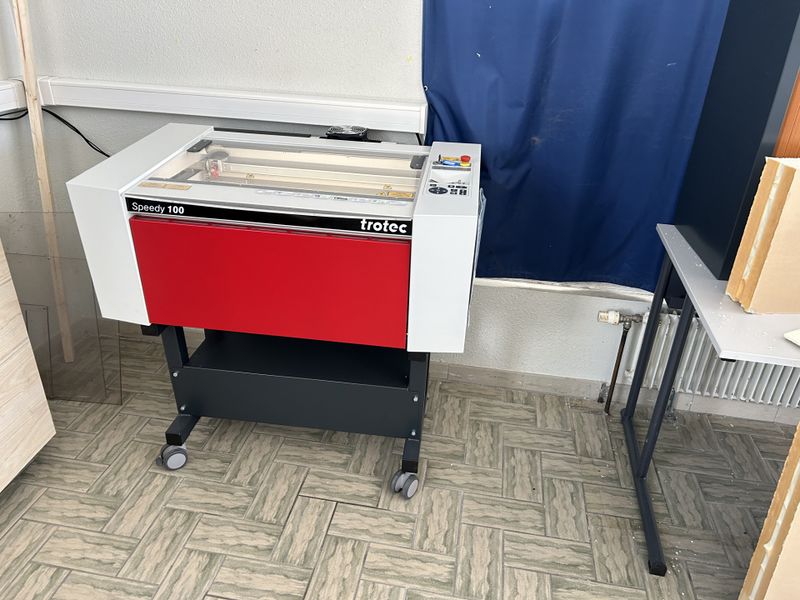

Step 5 - Découpeuse laser

Découper le boitier pour pouvoir insérer les composants

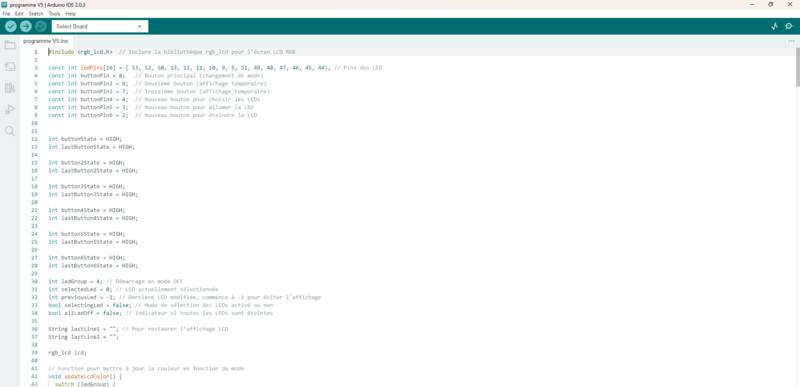

Step 6 - Codage

Réaliser le code sur Arduino

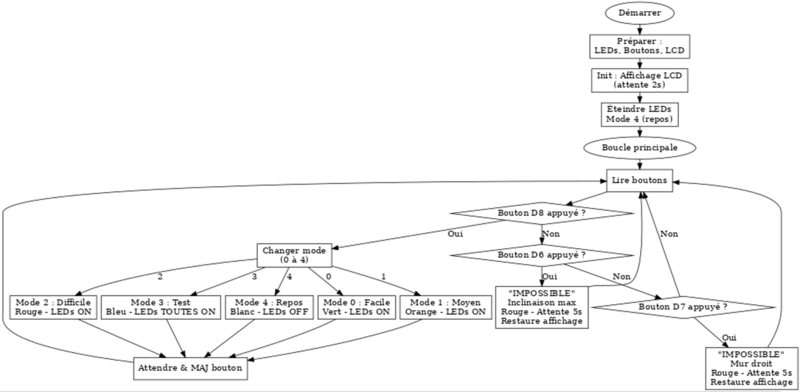

Step 7 - Alghoritme

Réaliser un algorithme pour permettre une meilleur compréhension du code

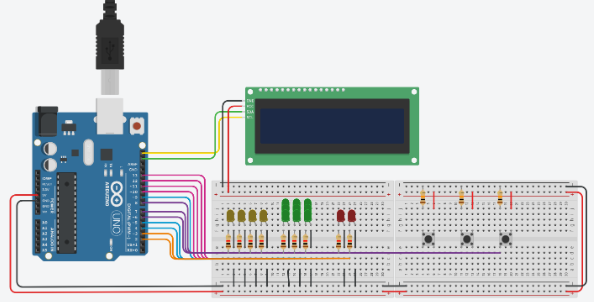

Step 8 - Plan de câblage

Réaliser un plan de câblage sur Frietzing pour faciliter les branchement a venir

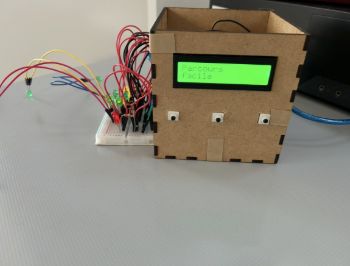

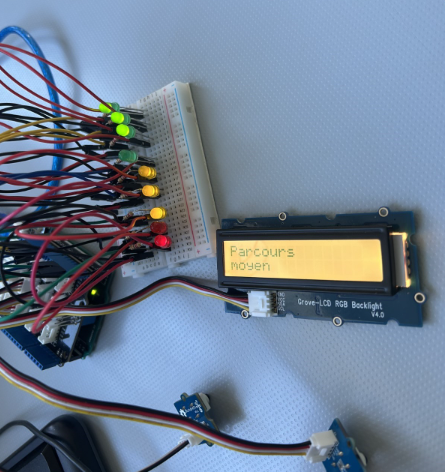

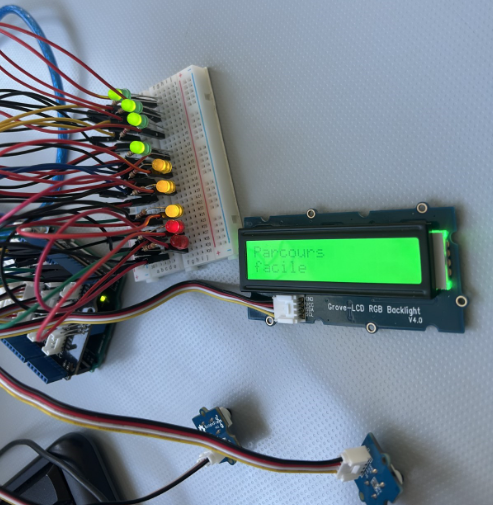

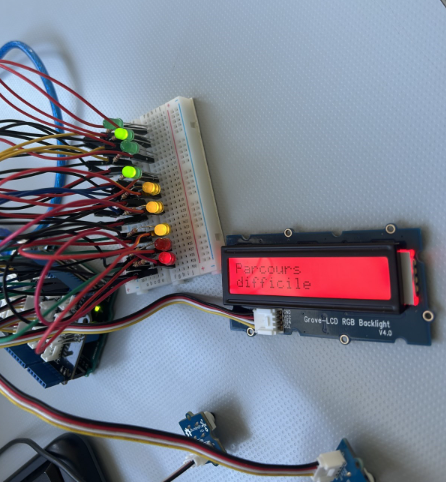

Step 9 - Composant

Vérifier le bon fonctionnement des composant et réaliser les branchements

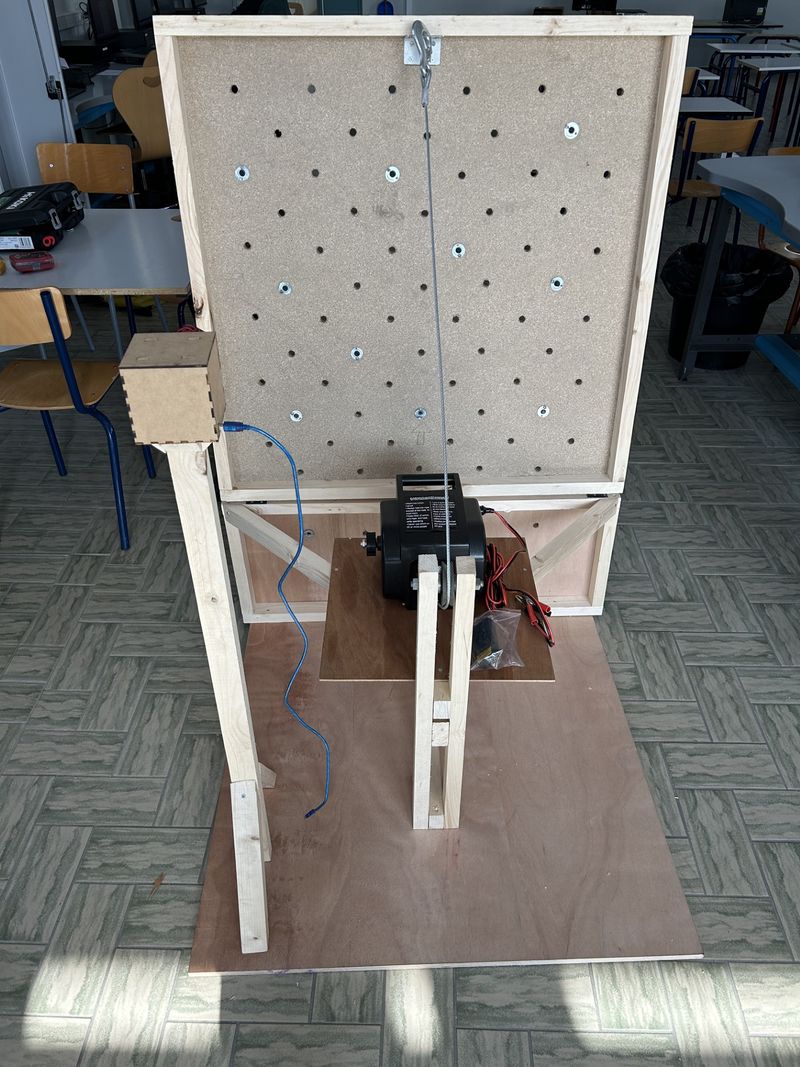

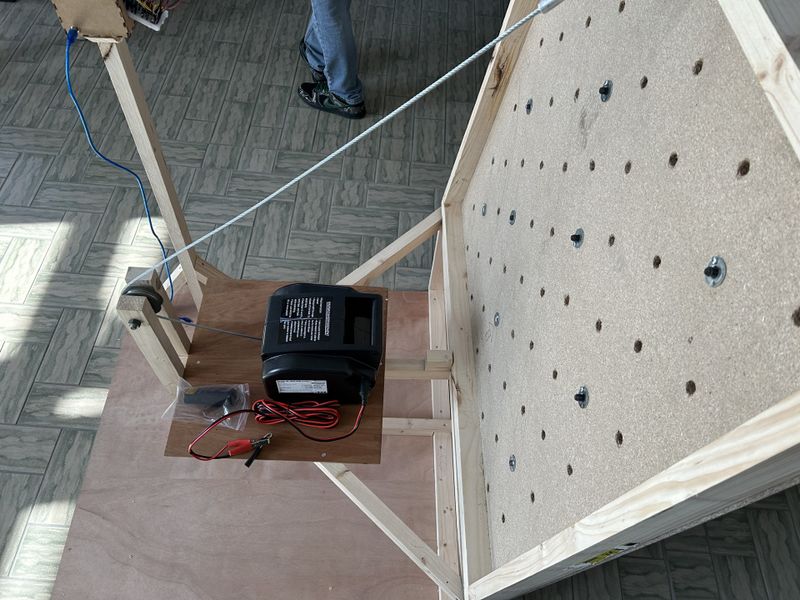

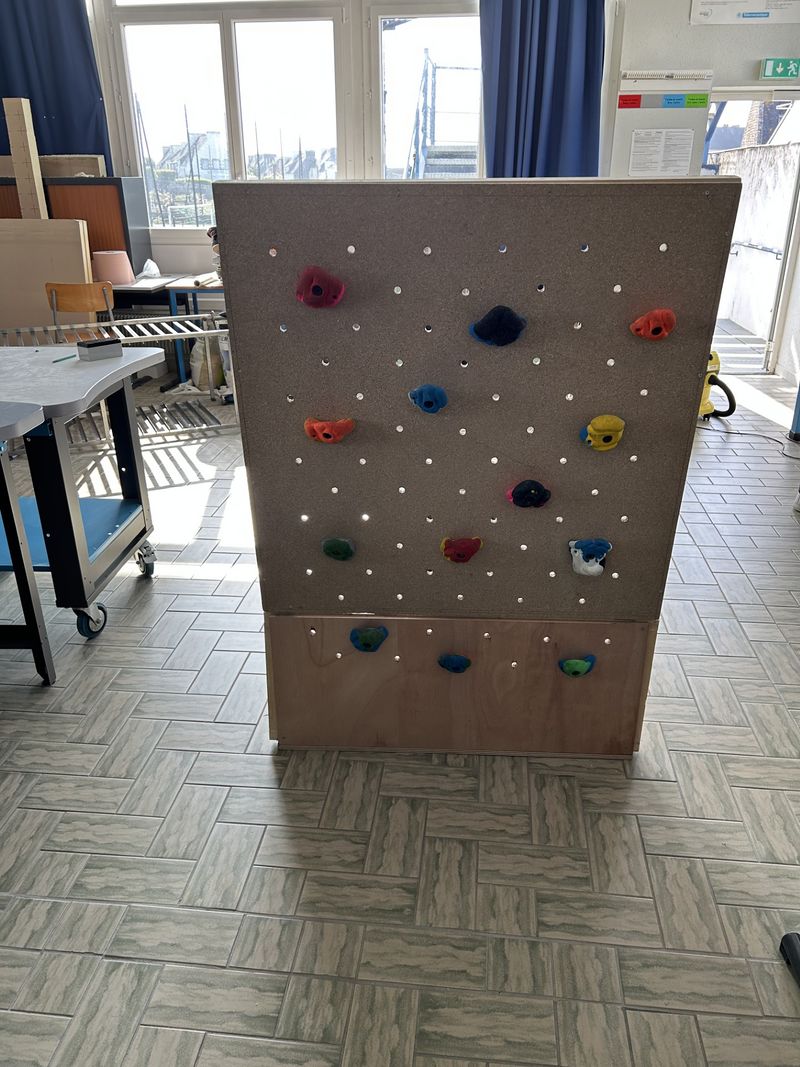

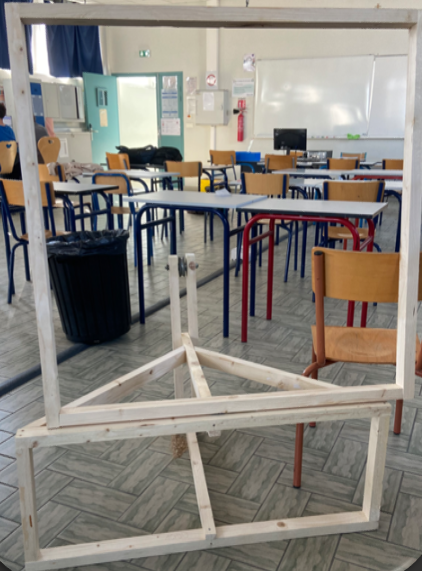

Step 10 - Assemblage

Assemblage du mur et mise en place des prises et des composant electronique

Step 11 - Simulation

La simulation du travail final
