La récupération de chaleur sous toiture consiste à capter la chaleur accumulée sous le toit, provenant du soleil et de l'intérieur du bâtiment. Cette chaleur est ensuite réutilisée pour chauffer l'air intérieur, réduisant ainsi les besoins en chauffage.
Difficulté
Moyen
Durée
68 heure(s)
Catégories
Énergie, Mobilier, Recyclage & Upcycling
Coût
100 EUR (€)
Matériaux
1 carte Arduino ; 2 ventilateurs ; 1 shield ; Câbles groove ; 2 capteurs de température ; 1 écran LCD ; Mousse expansive ; Polyuréthane ; 1 poulie
Outils
MindView, SolidWorks, SketchUp, Arduino, Excell, scies, mètre, cutter, crayon gris, règle, économe,
Étape 1 - évaluation du besoin
Tout d'abord pour bien commencer il faut évaluer les besoin de ce projet.
Premièrement il faut faire des rechercher pour trouver tout le matériels donc tu aura besoin pour mener a bien ce projet.
Tu aura besoin: d'un ordinateur pour utiliser les logiciel GANTT, SolidWorks, SketchUp, Arduino et Excell. Une carte Arduino 2 ventilateurs un Shields des câbles groove et 2 capteur de températures et un écran LCD.
Compte une centaine d'euro pour le matériel sans compter les licences des logiciel et l'ordinateur.
Étape 2 - Cahier des Charges et diagramme SYML
Il faut réaliser les diagrammes de SysML : cas d’utilisation, exigences et block interne.
- Le diagramme de cas d'utilisation en SysML sert à représenter les fonctions ou services qu’un système offre à ses utilisateurs. Il faut que tu identifies les interactions entre les différents acteurs et le système.
- Le diagramme d’exigences en SysML sert à représenter les besoins et contraintes auxquels le système doit répondre. Il faut tracer, organiser et relier les exigences entre elles.
- Le diagramme de blocs internes en SysML sert à représenter la structure interne d’un bloc, en montrant ses composants et leurs interactions. Il permet de visualiser l’architecture interne d’un système. Il faut mettre en évidence les différents éléments qui constitues le système.
Il faut réaliser le cahier des charges du projet. Commence par définir le contexte et les objectifs du projet. Décris ensuite les fonctionnalités attendues, puis précise les contraintes à respecter. Indique les critères de performance, et termine par la liste des livrables attendus.
Étape 3 - Arduino

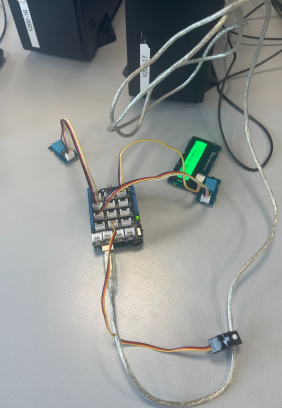

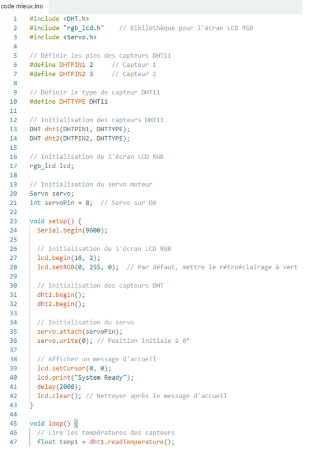

Tout d'abord tu va faire un programme Arduino ou tu demandera a ton écran de t'afficher la températures détecter sur les DEUX capteur. Ensuite tu lui demande d'activer les ventilateurs uniquement quand la température du capteur 1 dépasse 25°C et de ce désactiver quand la température est inferieur.
Pour finir tu rajoute une commande pour activer et désactiver quand tu veux le programme.
Étape 4 - SolidWorks simulation
Pour commencer tu va crée ta maquette avec tes mesures que tu auras relever sur un modèle réel ou inventer et grâce a ça tu pourra commencer a faire la simulation thermique, pour réaliser cela tu devras aller dans le menu simulation ce qui te permettras d'appliquer les différents paramètres que tu as besoin, la radiation et le flux de chaleur sont des paramètres essentiel pour une bonne simulation simple mais d'autre paramètre peuvent être utiliser.
Étape 5 - Sketchup
Pour commencer, tu vas sélectionner les outils dont tu auras besoin pour réaliser ta construction.
Tout d'abord tu vas prendre ton plan de cadastre que tu trouves sur Google, lorsque tu vas sur Geoportail. Tu l'importes ensuite sur Sketchup, pour le mettre comme "base de support".
Tu sélectionnera ensuite, les ombres qui est un des outils dont tu auras besoin, pour réaliser ton diagramme solaire.
Tu placeras ensuite ton bâtiment, ainsi que son environnement (mesure réel).
Dans l'outil Ombre, tu changeras les jours, mois, et les heures en fonction de chaque solstices (saisons), pour pouvoir visualiser les phases d'ensoleillement.
Par la suite, tu vas dans Affichage, puis Animation pour créer une Scène, tu peux bouger ta construction, en fonction de l'angle que tu veux donner à ta vidéo.
Pour finir, tu vas dans Ficher, et Exporter, puis Animation et Séquence Vidéo pour créer une vidéo.
Étape 6 - Assemblage
Pour commencer il faut faire l’état des lieux pour évaluer tout le matériel à acheter
Après avoir fait ça il faut faire les mesures après avoir fait les meures il faut faire la découpe et l’installation après avoir fait installation tu vas combler le trou à l'aide d’un mousse expansive
Après ça tu peux passer à la phase de tests en installant ton système que tu as préalablement monter et coder.
