HALTE - Fabrication d'un bâton de pluie rotatif

HALTE est un bâton de pluie conçu pour rafraîchir les usagers de l’espace public sans recours à l’eau ni à l’électricité. Il fonctionne de manière autonome et peut être installé dans tout type d’environnement extérieur.

Accessible à tous, jour et nuit, HALTE permet de créer une sensation de fraîcheur lors des épisodes de chaleur, grâce au son apaisant de la pluie qu’il simule. Ce dispositif repose sur une approche low-tech et durable, en lien avec les problématiques de réemploi des matériaux.

Il a été réalisé dans le cadre d’un projet de design autour du thème Precious Plastic, en partenariat avec l’atelier de La Belle Déchette à Rennes (35), par Méline Lahuppe et Théo Ferré.

Difficulté

Medium Moyen

Durée

2 hour(s) heure(s)

Catégories

Art, Bien-être & Santé, Recyclage & Upcycling

Coût

0 EUR (€)

Precious Plastic, pluie, Vélo HALTE_-_Fabrication_d_un_b_ton_de_pluie_rotatif_P1.jpg Creation

1.
2.

Matériaux

Un vélo pour enfant (même abîmé) avec pédales et roues

Un tuyau de piscine (diamètre : 4 cm)

Une tige filetée

Des écrous adaptés

Un tasseau de bois (3 cm de large, 45 cm de long)

Une plaque Precious Plastic

Des pastilles de plastique broyées

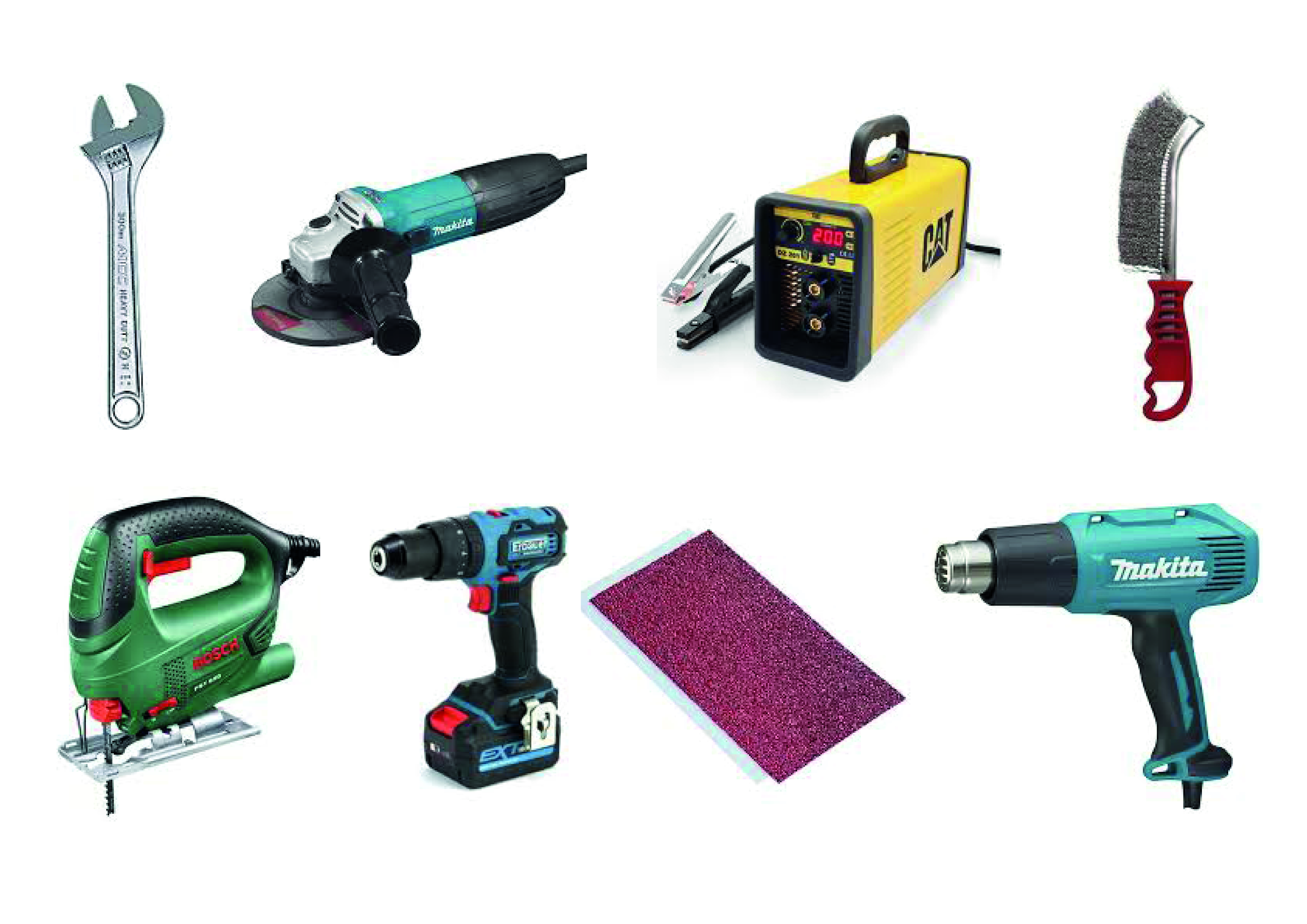

Outils

Clé anglaise

Meuleuse

Poste à souder

Brosse métallique

Scie sauteuse

Ponceuse ou papier abrasif

Perceuse (mèches de 0,4 cm et 0,8 cm)

Décapeur thermique

Plaque Precious Plastic

Étape 1 - Récupération de la jante

1. Prenez un vélo pour enfant.

2. Démontez la roue avant (plus facile d’accès).

3. Mettez le reste du vélo de côté.

4. Retirez le pneu et la chambre à air.

déposez-les en déchetterie ou gardez-les pour d’autres projets.

5. Conservez uniquement la jante (la partie métallique de la roue).

Étape 2 - Démontage de l’axe

1. Démontez l’axe de la jante.

2. Ne conservez que les deux extrémités de roulement.

3. Mettez-les de côté pour une utilisation ultérieure.

Étape 3 - Soudure de la pédale

1. Démontez ou découpez une pédale avec une clé anglaise ou une meuleuse.

2. Soudez la pédale au centre de la jante à l’aide d’un poste à souder.

Important : connectez la masse sur la jante pour une soudure plus propre.

3. Nettoyez et poncez la soudure avec une brosse métallique.

Étape 4 - Création du tambour transparent

1. Prenez un tuyau de piscine de 4 cm de diamètre.

2. Coupez-le à la taille du périmètre de la jante + 5 à 10 cm supplémentaires.

Rappel : Périmètre = 2 x π x r.

3. Introduisez les pastilles de plastique broyées dans le tuyau.

4. Refermez le tuyau sur lui-même autour de la jante pour un bon ajustement.

Le tuyau doit épouser la forme de la jante.

Étape 5 - Préparation du tasseau

1. Prenez un tasseau de bois de 3 cm de large, 45 cm de long (à ajuster selon la taille de la roue).

2. Arrondissez les deux extrémités avec une scie sauteuse.

3. Poncez pour un rendu propre et sécuritaire.

Étape 6 - Perçages

1. Percez un trou de 0,8 cm de diamètre à 3 cm de l’une des extrémités (le haut du support).

2. Percez deux trous de 0,4 cm sur l’autre extrémité, espacés de 5 cm (à 3 cm et 8 cm), pour fixer le support à un banc.

Étape 7 - Montage de la roue

1. Vissez une des extrémités de roulement sur la tige filetée, à 10 cm du bord.

2. Insérez la roue.

3. Vissez la seconde extrémité de roulement.

Ne serrez pas trop fort : la roue doit tourner librement.

4. Serrez les fixations à l’aide d’une clé.

Étape 8 - Fixation du tasseau

1. Découpez la tige filetée pour laisser 20 cm après la roue.

2. Vissez un écrou à 3 cm de la roue.

3. Insérez le tasseau en bois.

4. Ajoutez un second écrou de l’autre côté du tasseau et serrez.

Étape 9 - Finitions

1. Coupez l’extrémité restante de la tige filetée à l’aide d’une meuleuse.

Étape 10 - Façonnage de la plaque plastique

1. Prenez une plaque Precious Plastic préalablement fabriquée.

2. Reproduisez la forme du tuyau (mis à plat) sur la plaque.

3. Découpez la forme avec une scie sauteuse.

4. Chauffez la plaque avec un décapeur thermique.

5. Moulez la plaque autour de la pédale soudée, pour un bon ajustement.

Portez des gants de protection pour éviter les brûlures.

Appuyez à la main pour bien former la pièce.
