Lampe solaire à batterie recyclée

Lampe Solaire à batterie recyclée

Difficulté

Hard Difficile

Durée

24 hour(s) heure(s)

Catégories

Décoration, Électronique, Énergie, Mobilier, Recyclage & Upcycling

Coût

30 EUR (€)

Lampe, panneau solaire, LED Lampe_solaire_batterie_recycl_e_IMG_9462.jpg Technique

Introduction

Bonjour nous allons vous expliquer la construction d'une lampe à LED alimentée par un panneau solaire et batterie Li-Ion. L'objectif de ce projet est de réaliser une lampe autonome, avec un panneau solaire qui recharge une batterie qui elle alimente une led haute puissance via un interrupteur. Tout cela en respectant les principes d'un projet Low-Tech.

Matériaux

-Led haute puissance sur Etoile aluminium.

-Structure de lampe imprimée en 3D

-Panneau solaire

-Support de pile + pile Li-Ion

-Interrupteur

-Fils electriques

-Fer à souder

-Pistolet à colle chaude

Outils

-Machine à Souder

-Tournevis

-Pince coupante

-Vis

- Imprimante 3D

Étape 1 - Concevoir puis fabriquer les différentes pièces de la lampe

1. Modéliser la structure à l'aide d'un logiciel

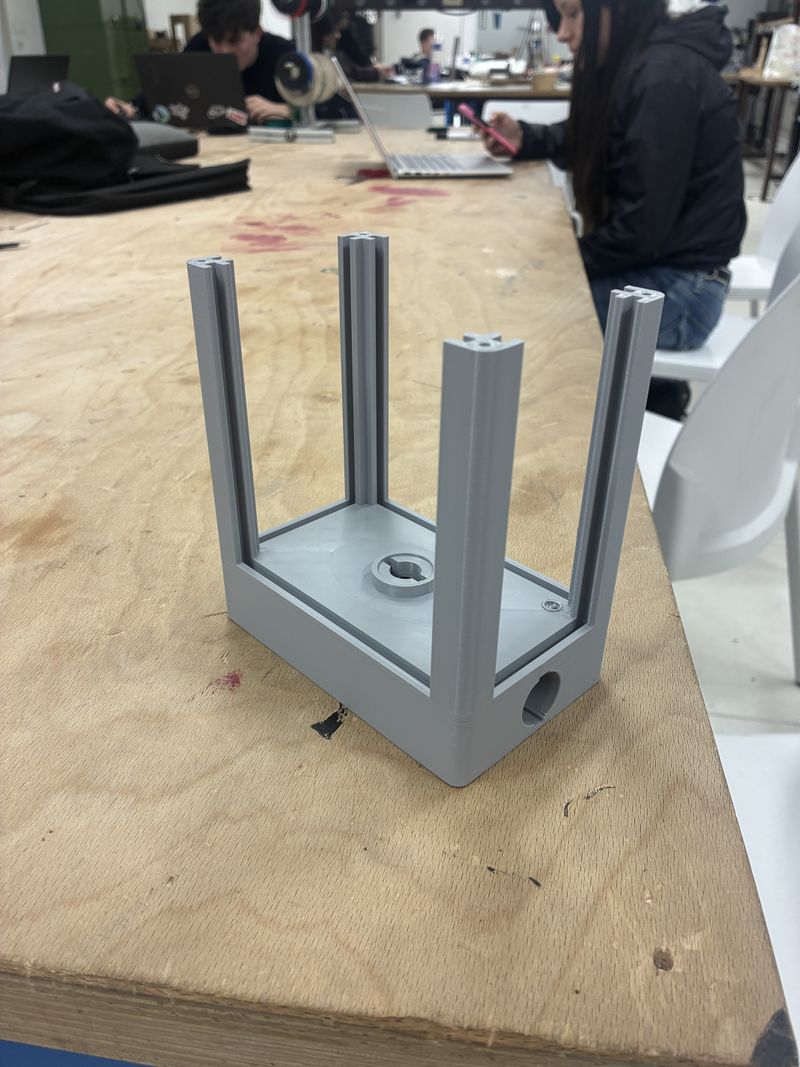

2. Lancer ces pièces modélisées sur impression 3D
3. Ebavurer et ajuster les pièces imprimées

Étape 2 - Montage de la LED

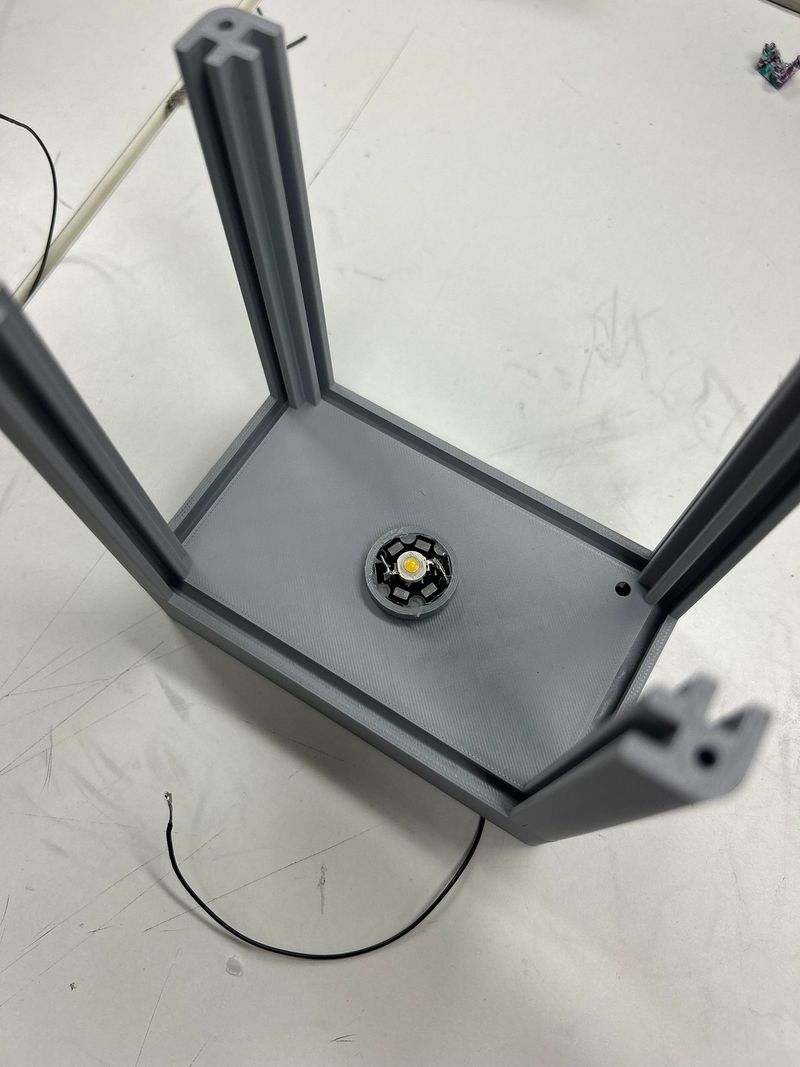

1.Fixer la LED au centre de la base de la lampe

2.Souder deux fils (rouge en + et noir en -) sur les bornes de la LED

3. Faire passer les deux fils de la LED dans trous prévus dans le plateau supérieur de la lampe

Étape 3 - Installation et câblages de l'interrupteur

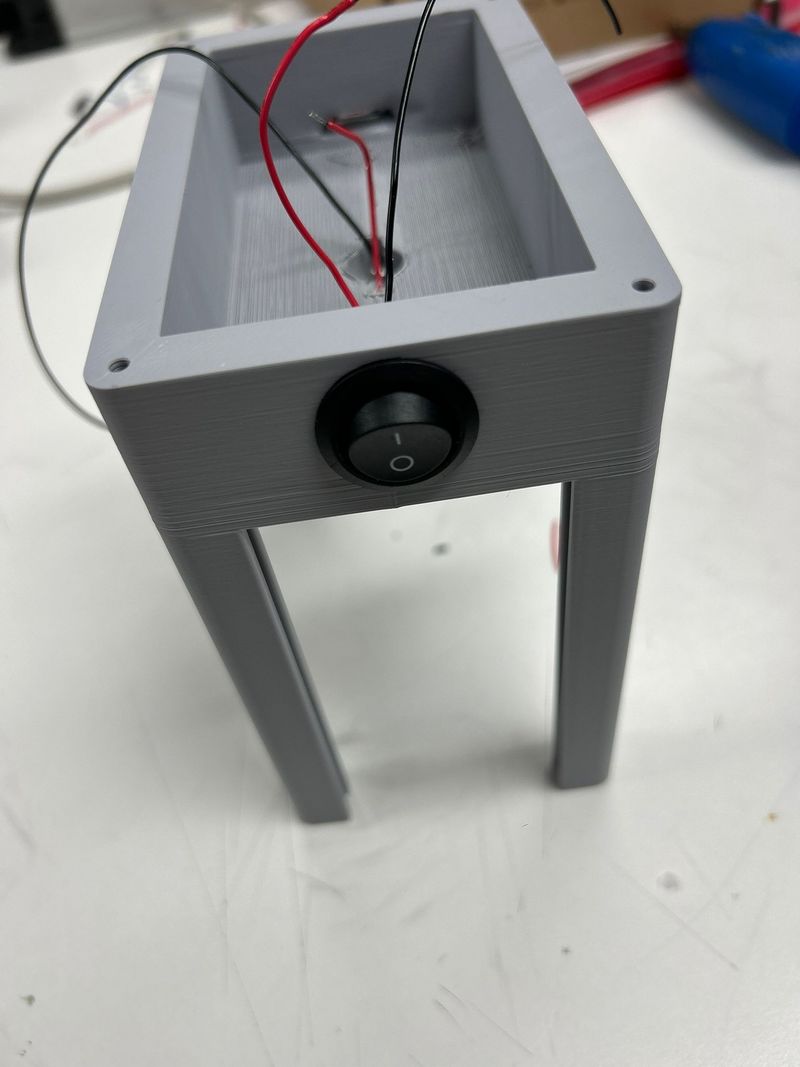

1. Insérer l'interrupteur dans le trou latéral du boitier supérieur et le clipser
2. A l'intérieur du boitier supérieur souder le fil rouge de la LED sur une borne de l'interrupteur et puis un nouveau fil rouge sur l'autre borne de l'interrupteur
3. Laisser le fil noir de la LED libre pour le connecter plus tard à la masse du module

Étape 4 - Préparation du panneau solaire

1. Souder un fil rouge et un fil noir sur les bornes + et - du panneau solaire

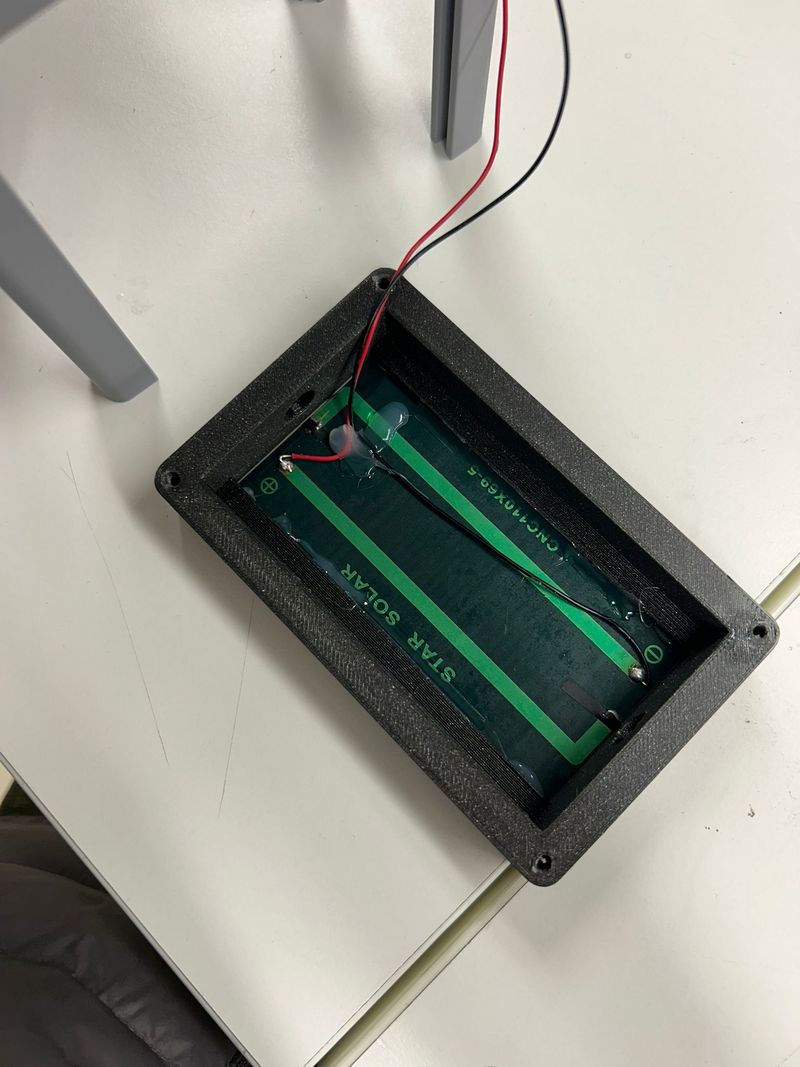

2. Fixer le panneau dans son boitier (modélisé et imprimé en 3D) avec de la colle chaude pour le maintenir

Étape 5 - Installation du module de charge et du support de batterie

1. Coller le module de charge dans le boitier supérieur de la lampe
2. Fixer le support de pile dans le boitier

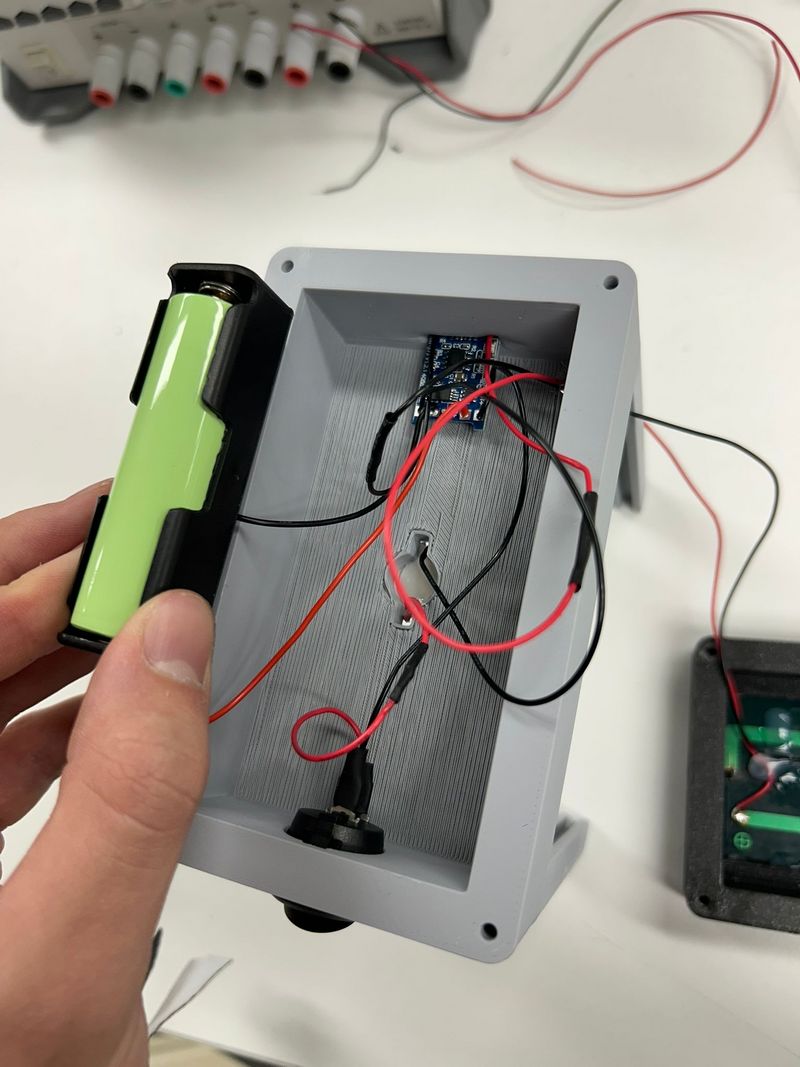

3. Réaliser le câblage" entre le panneau solaire avec l'entrée du module puis de la batterie avec les bornes de la batterie du module

Étape 6 - Mise en place de la batterie et vérifications finales

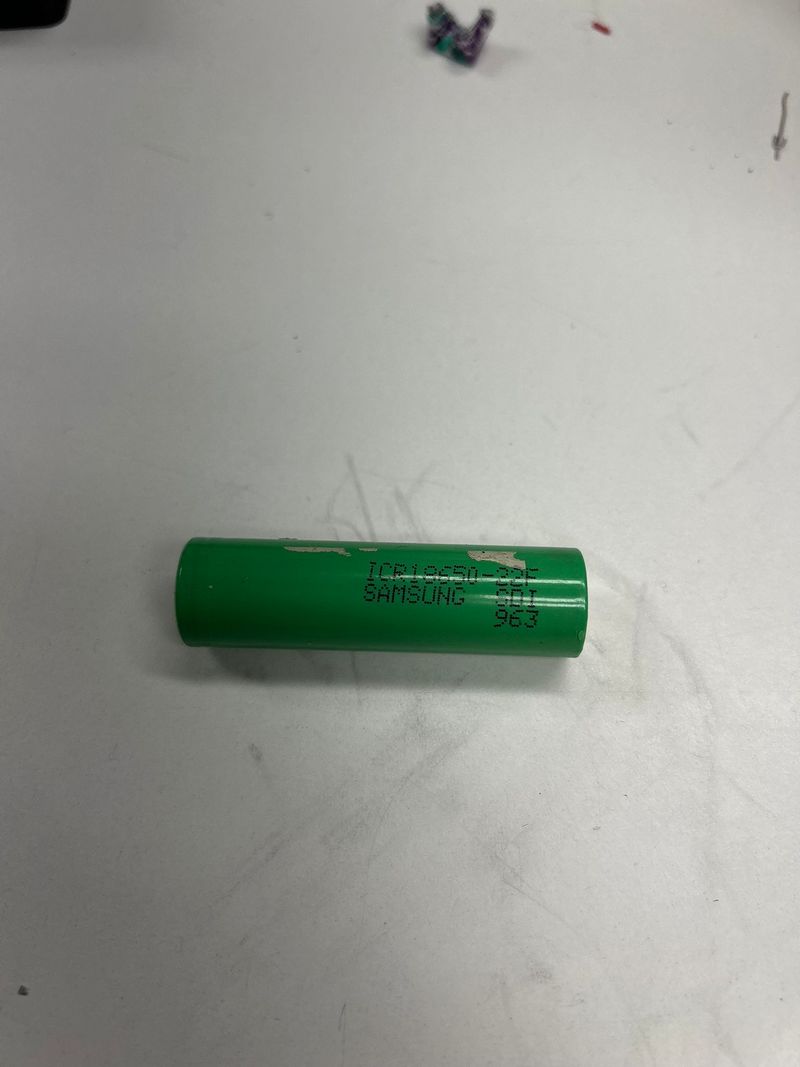

1. Placer la pile dans son support en respectant la polarité + et -
2. Vérifier toutes les polarités
3. Brancher le panneau solaire
4. Appuyer sur l'interrupteur: la LED doit s'allumer
5. Refermer le boitier supérieur avec ses vis

Étape 7 - Montage de la LED

1.Fixer la LED au centre de la base de la lampe

2.Souder deux fils (rouge en + et noir en -) sur les bornes de la LED

3. Faire passer les deux fils de la LED dans trous prévus dans le plateau supérieur de la lampe

Étape 8 - Installation et câblages de l'interrupteur

1. Insérer l'interrupteur dans le trou latéral du boitier supérieur et le clipser
2. A l'intérieur du boitier supérieur souder le fil rouge de la LED sur une borne de l'interrupteur et puis un nouveau fil rouge sur l'autre borne de l'interrupteur
3. Laisser le fil noir de la LED libre pour le connecter plus tard à la masse du module

Étape 9 - Préparation du panneau solaire

1. Souder un fil rouge et un fil noir sur les bornes + et - du panneau solaire
2. Fixer le panneau dans son boitier (modélisé et imprimé en 3D) avec de la colle chaude pour le maintenir

Étape 10 - Installation du module de charge et du support de batterie

1. Coller le module de charge dans le boitier supérieur de la lampe
2. Fixer le support de pile dans le boitier
3. Réaliser le câblage" entre le panneau solaire avec l'entrée du module puis de la batterie avec les bornes de la batterie du module

Étape 11 - Mise en place de la batterie et vérifications finales

1. Placer la pile dans son support en respectant la polarité + et -
2. Vérifier toutes les polarités
3. Brancher le panneau solaire
4. Appuyer sur l'interrupteur: la LED doit s'allumer
5. Refermer le boitier supérieur avec ses vis
