Conception Brique de Terre crue A

Ce tutoriel présente la conception de briques en terre crue comprimée (BTC),

en utilisant une méthode simple et des éléments naturels et écologiques (terre de Melgven, paille), dans le but d'optimiser les propriétés mécaniques des briques.

Les briques en terre crue ont pour objectif de constituer une alternative au parpaing ou au béton, car elles sont plus écologiques.

Difficulté

Medium Moyen

Durée

72 hour(s) heure(s)

Catégories

Maison, Recyclage & Upcycling

Coût

300 EUR (€)

Conception_Brique_de_Terre_crue_A_brqiue.png Creation

Introduction

Vous allez suivre un tutoriel détaillant les étapes à suivre pour créer une brique en terre crue comprimée et tester ses propriétés mécaniques.

1.
2.

Matériaux

Terre de Melgven

Eau

Paille

Outils

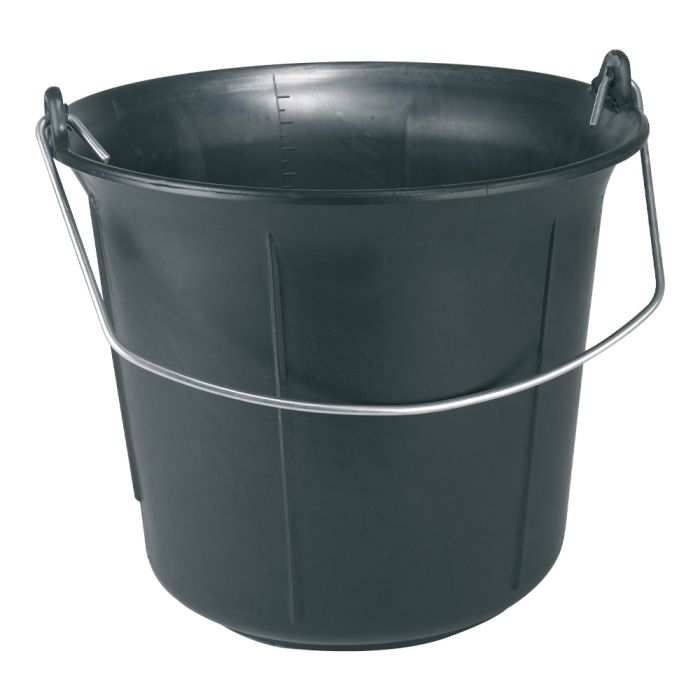

Seau d'eau

Verre

Plaque de bois contreplaqué bakélisé(moule)

Tamis(différentes tailles)

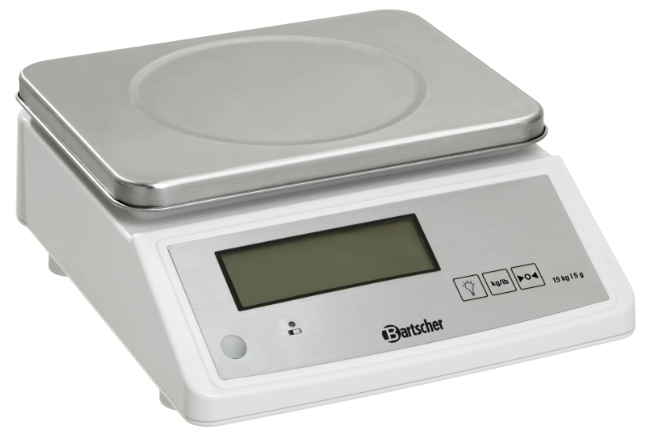

Balance

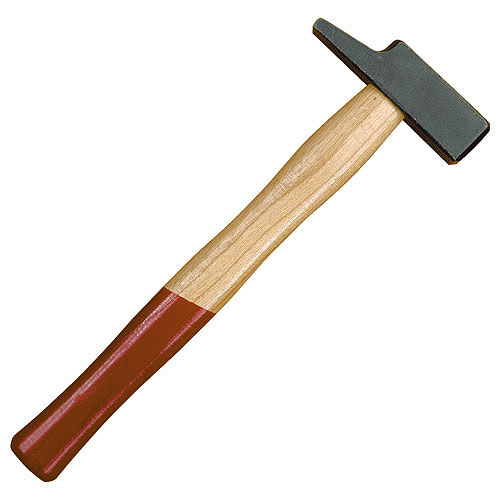

Marteau

Fine planche de bois pour transporter les briques

Morceau de bois pour tasser

Pied à coulisse

Règle

Étape 1 - Recherche, Documentation

Pour cette étape il faut réaliser des recherches sur internet pour trouver les documents importants à la conception de la brique comme :

- Recette

- Valeurs théoriques des briques(Module de Young, etc...)

- Temps de séchage

- Utilisation des machines

- réalisation des calculs

Étape 2 - Tamisage de la Terre

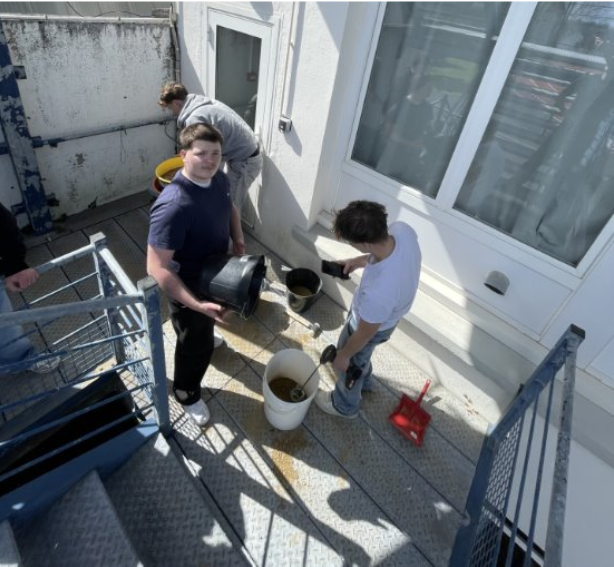

On utilise différents tamis de différentes tailles pour extraire seulement la terre et enlever tous les parasites.

Étape 3 - Analyse granulométrique par sédimentation

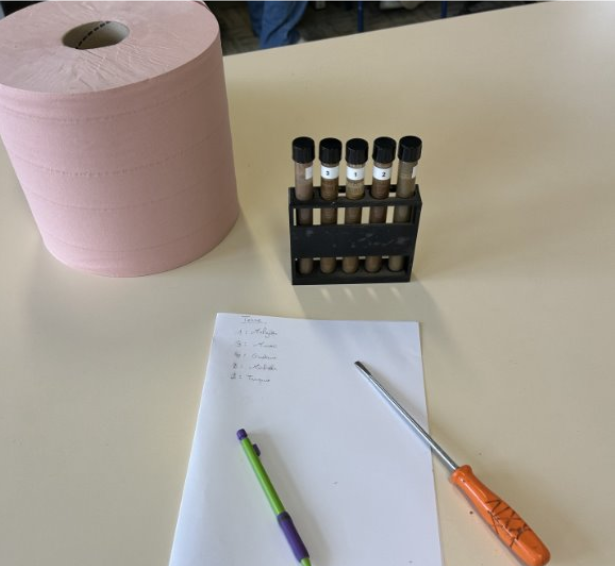

Ceci est un test qui consiste à prendre un récipient verser du sable puis de l’eau. Ensuite on agite afin de bien identifier à l’œil les différentes couches (sable, fibre, argile…). On se munit ensuite d’un pied à coulisse et on mesure la hauteur du sable, de l’argile et enfin des fibres s'il y en a. Et enfin on entre les valeurs trouver sur Excel puis on calcule le pourcentage de sable et d’argile dans la terre des différentes régions.

Étape 4 - Pesée des éléments

Suite à la réalisation de notre recette et par rapport au poids voulu de notre brique nous sommes arrivée à celle-ci :

- Brique : 314g :

- Terre 70% : 220g

- Argile 22% : 69g

- Limon 7% : 22g

- Fibre 1% : 3g

Nous avons donc réaliser les peser qu'il nous fallait.

Étape 5 - Conception du moule

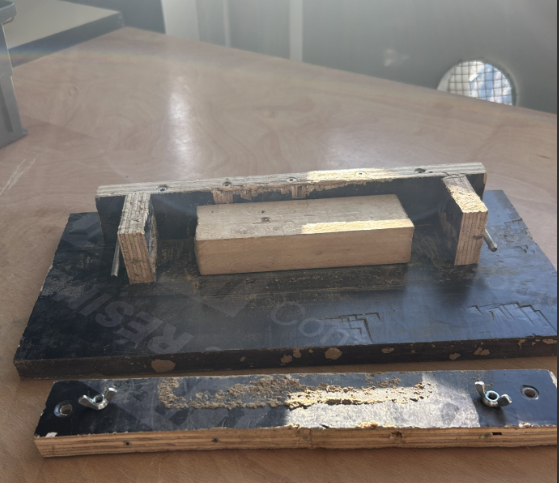

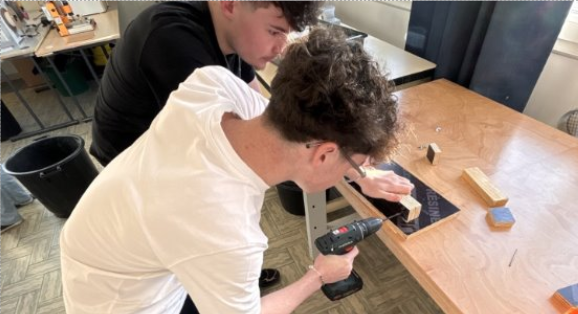

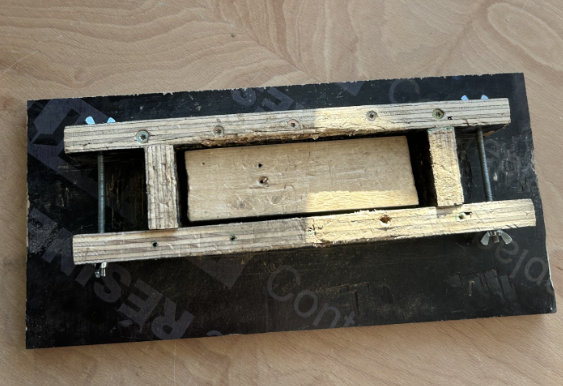

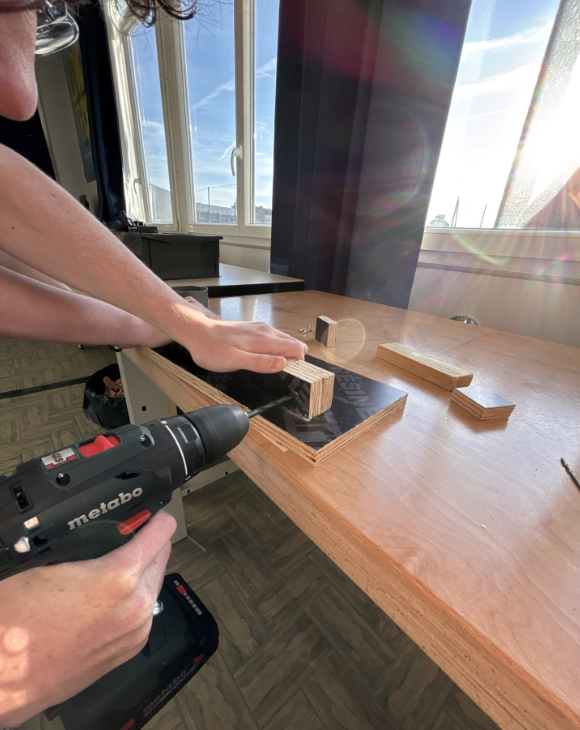

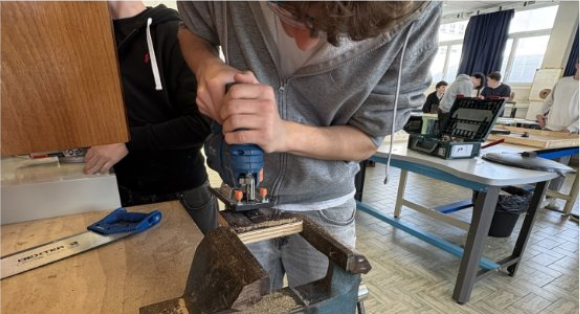

La conception du moule a été réalisée en une séance. Nous avons commencé par découper le bois bakélisé sur lequel nous avions préalablement tracé les dimensions du moule. Nous avons ensuite collé puis vissé le premier côté du moule sur la partie inférieure. Une fois cette pièce fixée, nous avons percé deux trous aux extrémités afin de pouvoir installer des broches et des écrous papillon. Ce système permet de serrer et maintenir le second côté du moule, qui reste démontable pour faciliter le démoulage des briques.

Étape 6 - Réalisation du mélange

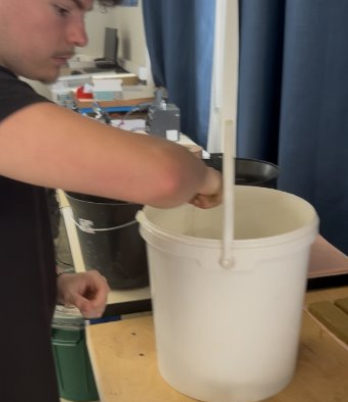

La réalisation du mélange a été relativement rapide. Au cours du projet, nous avons testé deux formulations différentes : un mélange sans paille et un mélange avec paille. Pour le premier mélange, nous utilisions 70 % de terre et 30 % d’eau. Pour le second, la composition restait identique, mais nous ajoutions 300 g de paille.

Étape 7 - Réalisation de la brique

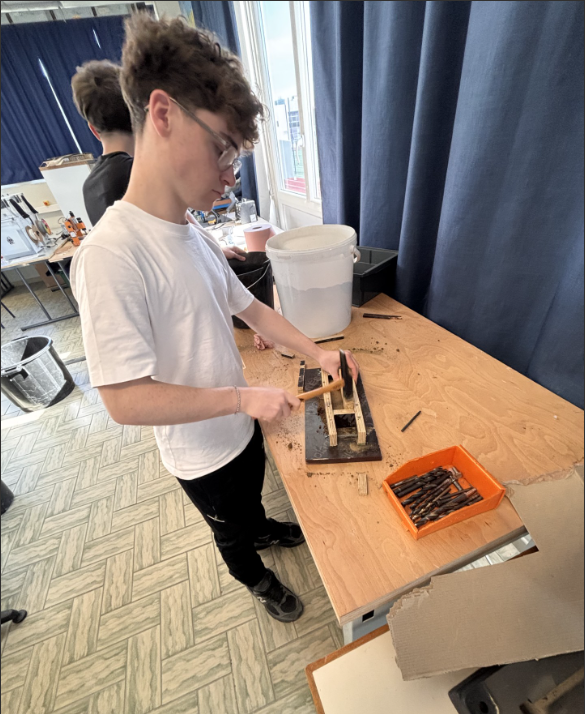

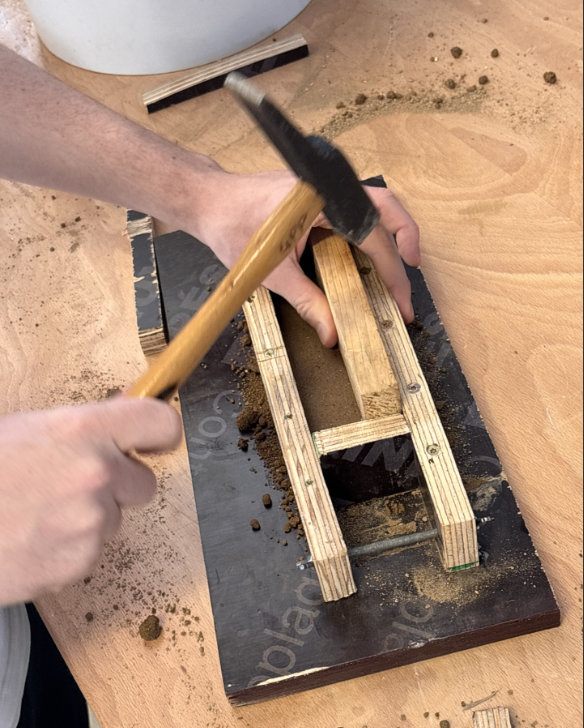

Pour réaliser la brique nous avons verser d'abors une couche de notre mélange au fond du moule puis tamiser à l'aide d'un bout de bois découper afin qu'il mesure exactement la même longueur et largeur que le moule pour ainsi tamiser le mélange de manière homogène. Après avoir réaliser ce ci couche par couche nous tamisions une dernière fois en appuyant sur le bouts de bois grâce à un marteau. Et voilà la réalisation est terminée après cela.

Étape 8 - Démoulage

Pour le démoulage nous avions utilisé un système qui a été fabriqué au préalable avec le moule. Ce système est le fait d'installé deux broches a l'extrémité des deux longueurs du moule et serré à l'aide de deux écrous à oreille afin de régler la largeur de notre brique et pour avoir un moule assez solide pour pouvoir réaliser un tamisage de qualité. Ce qui nous a énormément aidé à avoir une brique en terre crue comprimé. Car celle-ci était la meilleur pour notre objectif de brique résistante a une force mécanique.

Étape 9 - Séchage

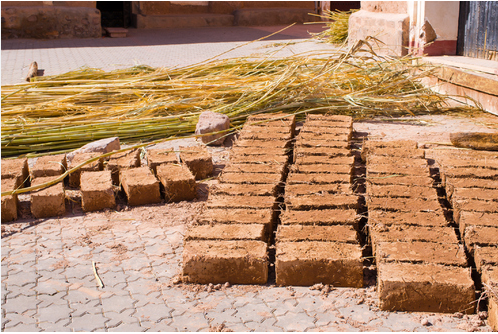

Lors de cette phase, nous avons mis nos briques à l'ombre sur une table pendant plus de deux semaines pour qu'elles soient plus rigide et que toute l'humidité accumulé à l'intérieur s'évapore

Étape 10 - Test Mécanique

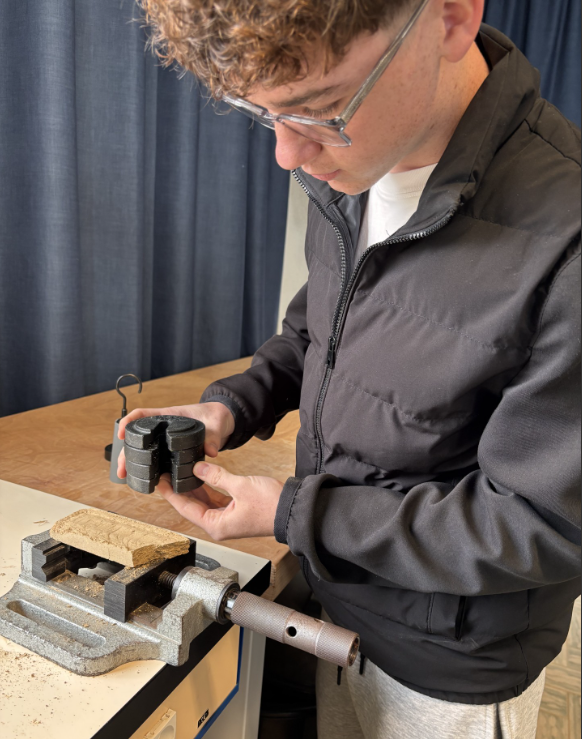

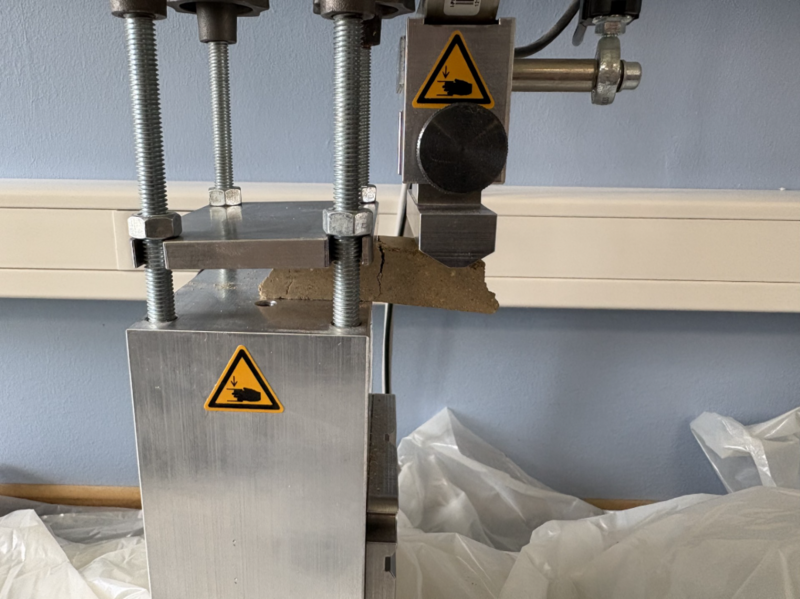

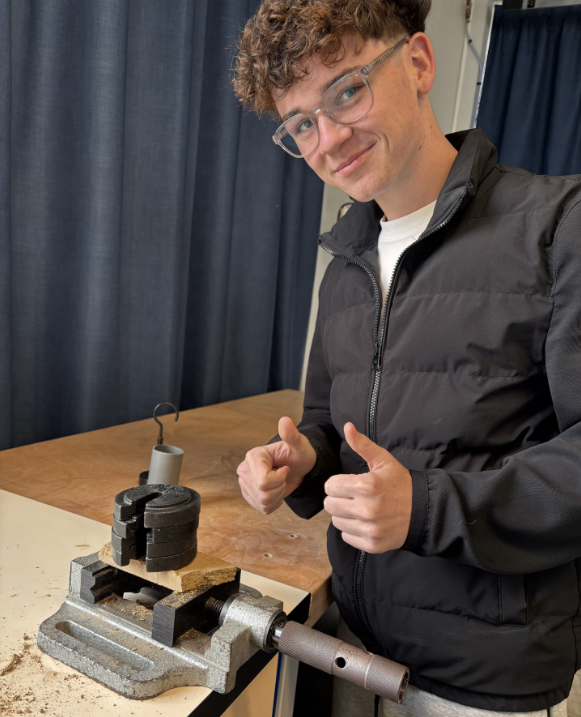

Nous avons réaliser des tests sur Bed 100, mais aussi avec des poids en les posant simplement dessus.

Pour ensuite avoir des données qui vont nous permette da réaliser différents calculs.

Étape 11 - Calcul des propriétés

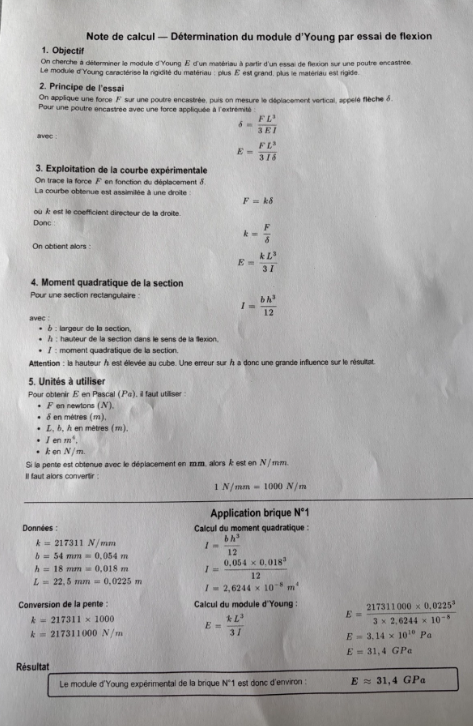

Avec les valeurs acquises auparavant nous avons pu calculer le module de young.

Grâce aux formules ci-joint.

Étape 12 - Comparaison avec les valeurs théoriques

Pour cette dernière étape il suffit de comparer les valeurs trouver expérimentalement avec les valeurs théoriques puis conclure sur les résulats.

Étape 13 - Création moule en 3D

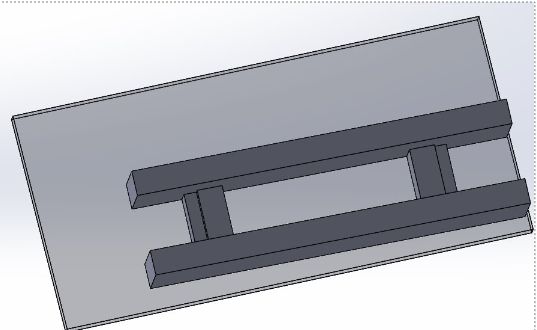

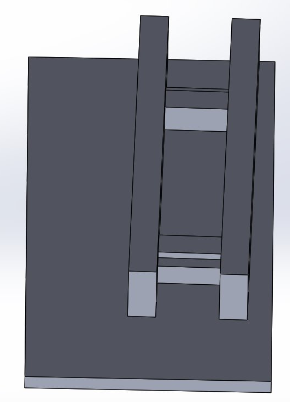

Nous avons réaliser un modèle en 3D pour avoir un aperçu du moule.

Et pour faire des simulations avec différentes contrainte pour savoir si notre moule sera solide.

Notes et références

Bonne chance a vous !!!
