Stimécaille

Il s'agit d'un dispositif créé pour stimuler les sens du toucher et de l'ouïe et amener à une détente du corps et de l'esprit. L'objet est disposé sur des sortes de marches qui se trouvent près de l'eau, au parc Hamelin Oberthür à Rennes. Il est composé d'écailles de plastique recyclé (PLA) avec Precious Plastic, de plaques d'acier inoxydable, de béton, et de cordelette de 3mm. Lorsqu'on les caresse, ces écailles bascules d'un coté ou de l'autre, tout en s'entrechoquant et créant un son. Le principe est le même que pour les sequins réversibles qu'on l'on peut trouver sur des vêtements ou des coussins.

Difficulté

Medium Moyen

Durée

30 hour(s) heure(s)

Catégories

Mobilier, Bien-être & Santé, Recyclage & Upcycling

Coût

130 EUR (€)

Precious plastic, Découpe Laser, cordelette, acier inoxydable, béton Stim_caille_montage_photo.jpg Creation

Introduction

Ce projet a initialement été inventé pour se trouver dans un milieu urbain et amener à la détente par la stimulation de certains sens (toucher, ouïe), mais il peut tout à fait servir a un autre contexte, comme de la scénographie, être purement décoratif, servir lors d'événements éphémères ou autres. Tout en étant adapté a ce contexte en remplaçant certains matériaux par exemple.

Matériaux

Plaques de plastique PLA

Plaque d'acier inoxydable de minimum 2mm

Corde polypropylène

planche de bois de 1cm d'épaisseur

visses

colle époxy

Outils

Découpeuse laser

Fichier Adobe Illustrator avec les écailles

visseuse

Scie

Stim_caille_cailles_2V.svg

Étape 1 - Réalisation d'une plaque de plastique recyclée en PLA

Pour plus d'information vous pouvez suivre le processus de création sur le lien suivant: Création de plaques de plastique recyclé

Étape 2 - Création du fichier Illustrator des écailles

Tracer avec l'outil plume le contour des écailles en rouge, puis tracer le contour des trous qui vont permettre d'y passer la corde.

Enregistre le fichier en format SVG.

Étape 3 - Découpe laser des écailles

A l'aide du logiciel Créativ Space, programmer la découpe des éléments.

Placer la plaque de plastique dans la machine.

Lancer l'impression.

Étape 4 - Marquage les trous sur plaque acier

Se munir de sa plaque d'acier inoxydable.

Les trous font 3,5mm de diamètre.

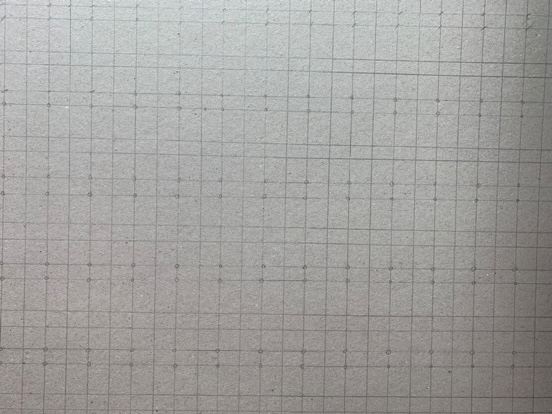

Marquer la première ligne de trous en s'assurant que les écailles se suivent.

Tracer les lignes suivantes à 1,5cm d'intervalle, puis placer les trous en quinconce.

Au dessus de chaque trous, à environ 5mm de distance, marquer un autre trou.

Étape 5 - Perçage des trous sur la plaque d'acier

Se munir d'une perceuse avec un foret du diamètre des trous.

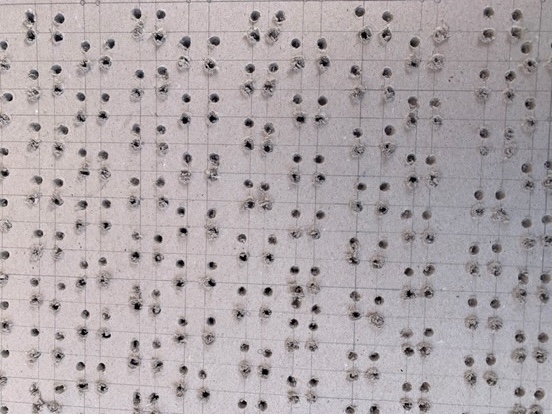

Percer.

Étape 6 - Assemblage des écailles à la plaque d'acier

Se munir de la corde.

Découper des morceaux d'environ 10cm.

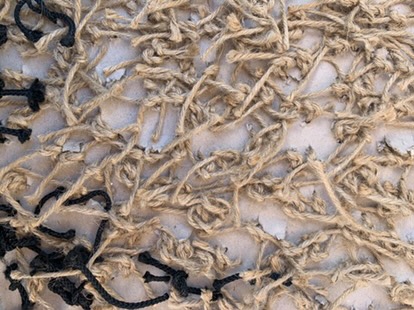

Les passer dans les trous et les nouer en dessous de la plaque d'acier avec un double noeud.

Étape 7 - Création cadre en bois + cales

Se munir d'une planche de 1cm de hauteur.

Tracer les formes souhaitées pour former un cadre.

Visser les différentes parties entre elles.

Découper de fines cales dans cette même planche.

Étape 8 - Découpe et assemblage revêtement acier avec cadre

Découper dans la plaque d'acier des bandes de 1cm de hauteur afin de recouvrir les parties extérieures du cadre.

Coller avec la colle époxy les bandes d'acier aux parties extérieures du cadre.

Étape 9 - Fixage de la structure en bois au sol et de la plaque acier à la structure

Placer le cadre au sol, puis visser les cales à l'intérieur de celui-ci à des espacements réguliers.

Placer la plaque d'acier inoxydable revêtit d'écailles sur le cadre en bois puis visser d'une pierre deux coup la plaque au cadre et le cadre au sol.

Étape 10 - Dispositif terminé

Prêt à être utilisé !
